Informe de Selección de Ojos de Gato Reflectantes

Resumen Ejecutivo

Los ojos de gato reflectantes, como componente crítico de la infraestructura de tráfico moderna, desempeñan un papel indispensable en la mejora de la seguridad vial, especialmente en condiciones de poca luz y clima adverso. Este informe tiene como objetivo proporcionar una guía completa para la selección de ojos de gato reflectantes, cubriendo sus tipos, rendimiento, estándares internacionales, escenarios de aplicación, instalación, mantenimiento, rentabilidad y profundo impacto en la seguridad vial. El informe profundizará en las características y funciones de varios materiales de ojos de gato y enfatizará la importancia de adherirse a los estándares de rendimiento internacionales como ASTM D4280 y EN 1463. Además, el informe analizará las convenciones regionales de codificación de colores y proporcionará las mejores prácticas para la instalación y el mantenimiento. En última instancia, el informe concluirá que la elección óptima no es una solución única, sino una decisión compleja que requiere una consideración integral de factores ambientales, volumen de tráfico, rentabilidad y objetivos de seguridad.

1. Introducción a los Ojos de Gato Reflectantes

Los ojos de gato reflectantes, comúnmente conocidos como "ojos de gato" o Marcadores de Pavimento Elevados (RPMs), son un componente indispensable de la infraestructura de tráfico moderna, diseñados para mejorar la visibilidad y la seguridad vial. Estos pequeños y duraderos dispositivos se incrustan o fijan estratégicamente en la superficie de la carretera, proporcionando una guía visual clara para los conductores, especialmente de noche, en condiciones de baja visibilidad (como niebla, lluvia o nieve), o cuando las marcas de pavimento tradicionales pueden estar oscurecidas [1, 2, 3, 4, 5, 6].

1.1 Definición y Funciones Principales

Los ojos de gato reflectantes son dispositivos de guía horizontal que utilizan retrorreflectores para reflejar la luz de los faros de los vehículos hacia la fuente, haciéndolos claramente visibles para los conductores [1, 7, 5]. Esta característica es particularmente crucial en condiciones de oscuridad o clima adverso cuando las marcas de pavimento tradicionales son difíciles de discernir [1, 2, 8, 3, 4, 9, 5]. Sirven como una ayuda visual continua, ayudando a los conductores a mantener la disciplina en el carril, navegar con seguridad por curvas e intersecciones e identificar peligros potenciales con antelación [1, 2]. Además de las señales visuales, algunos tipos de ojos de gato también proporcionan retroalimentación táctil y audible cuando un vehículo pasa por encima de ellos, alertando aún más a los conductores sobre la salida del carril [10, 3, 11].

1.2 El Principio de Retrorreflexión (Perlas de Vidrio vs. Prismas)

La eficacia de los ojos de gato reflectantes depende del principio de retrorreflexión, un fenómeno óptico que refleja la luz hacia su fuente [1, 12, 13]. Esto se logra principalmente a través de dos tecnologías ópticas: perlas de vidrio y prismas de esquina de cubo [12, 13, 14, 15].

Tecnología de Esferas o Perlas de Vidrio: En este método relativamente simple, la luz entra en la esfera de vidrio, se refracta hacia la superficie trasera, se refleja internamente mediante un recubrimiento reflectante (generalmente aluminio) y luego se refracta de nuevo fuera de la esfera, regresando a lo largo de una trayectoria paralela a la dirección original [12, 13, 15]. El tamaño de las partículas y la densidad de las perlas de vidrio afectan directamente el efecto de reflexión: las partículas más pequeñas dan como resultado un enfoque de luz más concentrado, lo que aumenta el brillo; mientras que una mayor densidad significa que se refleja más luz por unidad de área, lo que mejora la visibilidad general [8, 15, 16].

Tecnología de Prismas o Reflectores de Esquina de Cubo: Este método es generalmente más eficiente. Un reflector de esquina de cubo es un prisma con tres superficies reflectantes mutuamente perpendiculares. La luz que entra en el prisma sufre múltiples reflexiones internas, reflejándola eficazmente 180° de vuelta a la fuente [12, 13]. A pesar de su alta eficiencia, los prismas de esquina de cubo tradicionales pueden tener "zonas muertas" cerca de las esquinas, lo que reduce el área reflectante efectiva [12]. Los diseños modernos, como la lámina microprismática "Diamond Grade" de 3M, han abordado este problema, logrando una retrorreflectividad significativamente mayor [12].

Comparación de Rendimiento: Los prismas son generalmente más eficientes en la retrorreflexión, lo que significa que reflejan más luz [13, 14]. Sin embargo, las perlas de vidrio suelen proporcionar una mejor uniformidad en diferentes ángulos de visión [13, 14]. Los ojos de gato de tipo película reflectante con estructuras microprismáticas ofrecen una alta eficiencia reflectante y amplios ángulos de visión, permaneciendo claramente visibles incluso a largas distancias y ángulos amplios [15, 16]. También exhiben una buena resistencia a la intemperie debido a un tratamiento de superficie especial, funcionando eficazmente en condiciones húmedas y polvorientas [15].

Existe una interdependencia significativa entre el diseño óptico y el rendimiento ambiental. Los ojos de gato de tipo película reflectante se desempeñan particularmente bien en entornos húmedos y polvorientos; la película de agua formada por la lluvia en la superficie del ojo de gato no solo no afecta su efecto reflectante, sino que incluso puede mejorar la captación de luz hasta cierto punto. Esto indica que el diseño óptico no solo busca lograr un alto brillo en condiciones secas, sino también mantener o incluso mejorar el rendimiento en condiciones ambientales adversas específicas. Por lo tanto, al seleccionar ojos de gato reflectantes, los criterios de evaluación deben ir más allá de los simples valores de retrorreflexión, considerando la "retrorreflectividad en húmedo" y la "resistencia al polvo" como indicadores clave de rendimiento, especialmente en regiones lluviosas o áridas. Esta comprensión integral de la interacción entre el medio ambiente y el diseño óptico es crucial para seleccionar las soluciones de seguridad más fiables y eficaces.

2. Tipos de Ojos de Gato Reflectantes: Materiales y Funciones

La selección de ojos de gato reflectantes está en gran medida influenciada por su composición material, ya que el material determina su durabilidad, reflectividad, costo y idoneidad para aplicaciones específicas [6, 14]. Los ojos de gato reflectantes se clasifican a grandes rasgos en tipos pasivos y activos, cada uno con principios de funcionamiento y ventajas únicos.

2.1 Ojos de Gato Reflectantes Pasivos

Los ojos de gato reflectantes pasivos dependen únicamente de fuentes de luz externas (principalmente los faros de los vehículos) para reflejar la luz de vuelta al conductor [4, 11]. No emiten luz por sí mismos. Los materiales comunes incluyen plástico, aluminio, cerámica y vidrio.

2.1.1 Características y Pros/Contras de Varios Materiales

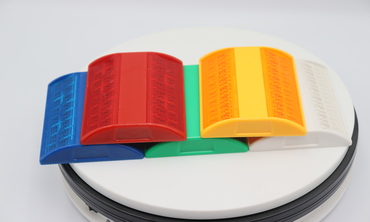

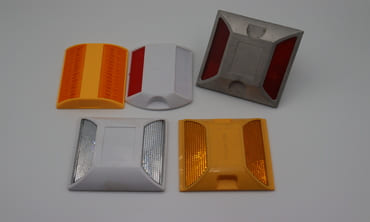

• Ojos de Gato de Plástico:
  • Características: Fabricados con plásticos de ingeniería de alta calidad como ABS y policarbonato [17, 6, 18]. Son ligeros (30-50% más ligeros que los ojos de gato metálicos), resistentes a los impactos y ofrecen buena resistencia a la corrosión y a la intemperie, manteniendo un rendimiento estable en condiciones de alta salinidad o temperaturas extremas (-30°C a 50°C) [17, 6, 18]. A menudo equipados con microesferas de vidrio o película microprismática para la reflexión [18].
  • Pros: Muy rentables (precio inicial 20-30% más bajo que los ojos de gato metálicos), fáciles de instalar (operación sencilla, fijación adhesiva rápida) y bajos costos de mantenimiento [17, 6, 18]. Claramente visibles desde 300 metros de distancia [18].
  • Contras: Pueden ser menos duraderos que los ojos de gato metálicos en áreas de alto tráfico [6]. Algunos tipos tienen poca resistencia a la intemperie, con una exposición prolongada a los rayos UV que puede hacer que la capa reflectante se desprenda, y fracturas frágiles por debajo de -20°C [17]. Recomendados para marcas temporales o carreteras de bajo tráfico [17].
• Ojos de Gato de Aluminio:
  • Características: Fabricados con aleación de aluminio fundido a presión, a menudo con un tratamiento de superficie anodizado [17, 6]. Conocidos por su robustez, resistencia al desgaste, tráfico pesado e impactos accidentales [19, 6]. La fijación mecánica (anclaje con pernos) puede soportar fuertes cargas de viento [17].
  • Pros: Extremadamente duraderos, resistentes a la corrosión, adecuados para aplicaciones de alta resistencia y carreteras/autopistas de alto tráfico [19, 17, 6]. Ofrecen una reflectividad superior, a menudo incorporando reflectores de vidrio o prismáticos para una mayor visibilidad [19]. Más fácilmente reciclables que el plástico [19].
  • Contras: Más caros que el plástico [19, 6]. La instalación puede requerir más esfuerzo debido a su mayor peso y construcción robusta [19, 6]. Requiere una revisión regular del par de apriete de los pernos para evitar que se aflojen [17].
• Ojos de Gato de Cerámica:
  • Características: Fabricados con materiales cerámicos de alta resistencia, típicamente cerámica de óxido de aluminio con una dureza Mohs de 8 [17, 20, 6, 14]. Diseñados para soportar el aplastamiento repetido de vehículos (más de 30 toneladas) y mantener la estabilidad estructural en temperaturas extremas (-40°C a 70°C) [17, 20, 14, 21]. La superficie reflectante a menudo presenta estructuras de perlas de vidrio incrustadas [17].
  • Pros: Excelente reflectividad, muy duraderos y resistentes a la mayoría de las condiciones ambientales, el agua y la corrosión [17, 20, 6, 14]. Vida útil de 5 a 8 años [17].
  • Contras: Más frágiles en comparación con el metal [6]. Mayores costos de instalación [17]. Los ojos de gato de cerámica más antiguos eran frágiles y difíciles de instalar [22].
• Ojos de Gato de Vidrio:
  • Características: Fabricados con vidrio templado, típicamente con un diseño de estructura microprismática [17]. Alta transmitancia de luz (≥92%) [17].
  • Pros: Excelente reflectividad (coeficiente de reflectividad nocturna superior a 300 mcd·lx⁻¹·m⁻², más de tres veces el de los ojos de gato de plástico ordinarios), con un rendimiento duradero [17, 6]. Mantiene una excelente reflectividad incluso en tiempo lluvioso [17]. Proporciona reflectividad direccional de 360° [23].
  • Contras: Resistencia al impacto relativamente baja (resistencia a la flexión ≥120 MPa), no aptos para carreteras con tráfico frecuente de camiones pesados [17]. Más susceptibles a daños por impactos fuertes [6]. Históricamente difíciles de instalar [22].

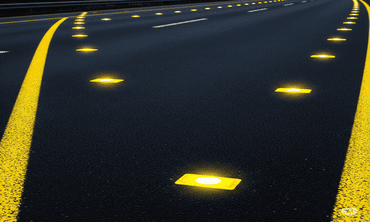

2.2 Ojos de Gato Reflectantes Activos (LED Solares)

Los ojos de gato activos integran luces LED alimentadas por paneles solares y baterías internas, lo que les permite autoiluminarse de noche o en condiciones de poca luz [1, 10, 4, 22, 24, 25, 5, 11].

2.2.1 Funcionalidad y Ventajas

Funcionalidad: Equipados con células fotovoltaicas que convierten la luz solar en energía eléctrica durante el día, almacenándola en baterías recargables (iones de litio o Ni-MH) [10, 4, 25, 11, 26]. Los sensores de luz incorporados activan automáticamente las luces LED al anochecer o cuando disminuye la visibilidad [10, 4, 25, 11]. Pueden funcionar continuamente durante 48-72 horas con una carga completa [25].

Ventajas: Proporcionan una visibilidad significativamente mayor, hasta 900-1000 metros, en comparación con los ojos de gato pasivos (90 metros) [27, 4, 11]. Esta visibilidad extendida ofrece a los conductores más tiempo de reacción, lo que mejora la seguridad [27, 4, 11]. Iluminan eficazmente en condiciones de carretera mojada donde las marcas tradicionales podrían fallar [4]. Al ser alimentados por energía solar, son una opción respetuosa con el medio ambiente [10, 28, 6, 11]. Se pueden utilizar en zonas remotas sin acceso a la red eléctrica [17, 29]. Algunos modelos son resistentes a las quitanieves y se pueden instalar a ras de suelo [4, 30]. Se pueden programar para modos fijos o intermitentes [25].

Desventajas: Más caros que los ojos de gato reflectantes pasivos [8, 6, 16]. Pueden requerir mantenimiento para asegurar que las células solares y los LED funcionen eficazmente [6]. La vida útil depende de la vida de la batería (típicamente 3-8 años) y la calidad del panel solar (hasta 20 años) [22, 31, 26].

2.3 Análisis Comparativo de Tipos de Ojos de Gato (Durabilidad, Visibilidad, Costo, Resistencia al Impacto, Resistencia a la Intemperie)

La elección óptima de ojo de gato depende de una compleja interacción de factores, incluyendo el volumen de tráfico, las condiciones ambientales, la vida útil esperada, la aplicación específica y el presupuesto [14].

Características Comparativas de Varios Materiales de Ojos de Gato Reflectantes

Tipo de Material	Características Clave	Ventajas	Desventajas	Vida Útil Típica	Escenarios de Aplicación Ideales	Costo Relativo
Ojos de Gato de Plástico	Ligeros, resistentes a impactos, buena resistencia a la corrosión y a la intemperie	Bajo costo, fácil de instalar, bajo mantenimiento	Poca durabilidad en áreas de alto tráfico, frágiles a bajas temperaturas, descamación inducida por UV	5-8 años (uso temporal ≤1 año)	Secciones temporales, carreteras de bajo tráfico, carreteras comunitarias	Bajo
Ojos de Gato de Aluminio	Robustos, resistentes al desgaste, resistentes a la corrosión, reciclables	Extremadamente duraderos, reflectividad superior, adecuados para cargas pesadas	Mayor costo inicial, instalación compleja, requiere revisiones regulares de pernos	5-10 años	Carreteras de alto tráfico, autopistas, entornos corrosivos	Medio-Alto
Ojos de Gato de Cerámica	Alta resistencia, resistentes al aplastamiento (>30 toneladas), resistentes a temperaturas extremas, impermeables, resistentes a la corrosión	Excelente reflectividad, muy duraderos, larga vida útil	Relativamente frágiles, alto costo de instalación	5-8 años	Áreas de alto tráfico y carga pesada, carriles de adelantamiento en autopistas	Medio-Alto
Ojos de Gato de Vidrio	Vidrio templado, estructura microprismática, alta transmitancia de luz	Excelente reflectividad (funciona bien bajo la lluvia), reflexión de 360°	Resistencia al impacto relativamente baja (no aptos para camiones pesados), susceptibles a daños por impactos fuertes	No especificado	Áreas de alta visibilidad (pasos de peatones, entradas/salidas de túneles)	Medio-Alto
Ojos de Gato LED Solares	Alimentados por energía solar, iluminación LED, activación automática controlada por luz	Máxima visibilidad (900-1000m), mayor tiempo de reacción, ecológicos, no necesitan red eléctrica	Mayor costo inicial, vida útil afectada por la batería, requiere mantenimiento del panel solar	5-10 años (batería 3-8 años)	Zonas de advertencia, áreas remotas, tramos con poca luz nocturna	Alto

De la comparación anterior, queda claro que cada tipo de material tiene ventajas y desventajas únicas, lo que indica que no existe una única solución "óptima" para la selección de ojos de gato. Por ejemplo, si bien los ojos de gato de plástico son rentables, su durabilidad en áreas de alto tráfico es deficiente; los ojos de gato de aluminio, por otro lado, ofrecen una durabilidad superior pero conllevan un costo inicial más alto. Los ojos de gato de cerámica sobresalen en resistencia al aplastamiento, pero pueden ser más susceptibles a daños por impacto. Los ojos de gato de vidrio proporcionan una reflectividad excelente, pero tienen una menor resistencia al impacto para camiones pesados. Los ojos de gato solares ofrecen una visibilidad inigualable, pero requieren una mayor inversión inicial y consideración de la vida útil de la batería. Este patrón sugiere que la elección óptima siempre es contextual.

Esto significa que el proceso de "selección" de ojos de gato reflectantes es esencialmente un problema de optimización, no una simple clasificación. Los ingenieros y especialistas en adquisiciones deben realizar un análisis de decisión multicriterio, sopesando la inversión inicial frente a los costos de mantenimiento a largo plazo, las tensiones ambientales específicas (por ejemplo, quitanieves, corrosión costera, temperaturas extremas), el volumen de tráfico y las cargas previstas, y la criticidad de la visibilidad para tramos de carretera específicos. Esto requiere una evaluación detallada y específica del contexto de los proyectos y un abandono de las políticas de adquisición de "talla única", enfatizando un enfoque personalizado para las soluciones de infraestructura.

Además, la medida de la rentabilidad debe ser una métrica del ciclo de vida, no solo el precio inicial. Si bien los ojos de gato de plástico se mencionan repetidamente como "altamente rentables" debido a su menor precio de compra inicial [6, 18], otra información destaca su "poca resistencia a la intemperie" y que son "más propensos a dañarse con el tiempo", lo que lleva a "reemplazos frecuentes y mayores costos de mantenimiento" [19, 17]. Por el contrario, los ojos de gato de aluminio, aunque inicialmente "más caros que el plástico", "a menudo requieren menos mantenimiento y reemplazo, lo que resulta en ahorros de costos a largo plazo" [19, 6]. Esta comparación directa demuestra que juzgar la "rentabilidad" únicamente por el precio inicial es engañoso. El verdadero valor económico se obtiene a través del costo total de propiedad durante todo el ciclo de vida del producto, que abarca la compra, la instalación, el mantenimiento y el reemplazo. Esta comprensión subraya la importancia de realizar un análisis completo del costo del ciclo de vida (LCCA) para todos los componentes de la infraestructura, incluidos los ojos de gato reflectantes. Un producto que parece más barato inicialmente puede volverse significativamente más caro durante su vida útil debido a mayores demandas de mantenimiento, ciclos de reemplazo más cortos o fallas imprevistas. Este principio debe ser la piedra angular de la planificación y el presupuesto a largo plazo para las agencias de transporte, abogando por la inversión en calidad y durabilidad para lograr un mayor valor y un rendimiento sostenido a lo largo del tiempo.

3. Estándares y Requisitos de Rendimiento

Para garantizar la fiabilidad, la seguridad y el rendimiento constante de los ojos de gato reflectantes, se han establecido varias normas nacionales e internacionales. La adhesión a estas normas es crucial para la garantía de calidad y la interoperabilidad dentro de las redes de tráfico [32, 14, 21].

3.1 ASTM D4280 (Estándar Americano)

ASTM D4280 es la especificación estándar estadounidense para marcadores de pavimento elevados retrorreflectantes de tipo de vida útil prolongada y no arables, utilizados para el marcado y la delimitación de carriles nocturnos [33, 34]. La versión más reciente identificada es ASTM D4280-18 [34]. Esta norma detalla los requisitos de construcción, los criterios de rendimiento (retrorreflectividad) y las propiedades físicas (resistencia a la flexión, resistencia a la compresión, resistencia a la abrasión, resistencia al impacto de la lente, ciclo de temperatura, color y resistencia de la unión adhesiva) [35, 36, 37, 34, 38, 14]. También especifica las dimensiones, como que la altura del marcador no debe exceder los 20.3 mm (0.80 pulgadas) y el ancho no debe exceder los 130 mm (5.1 pulgadas), y el ángulo de la cara del reflector no debe ser superior a 45° [35, 4, 36, 34, 14].

3.2 EN 1463-1 y EN 1463-2 (Estándares Europeos)

EN 1463 es la norma europea para materiales de marcado vial, específicamente para ojos de gato retrorreflectantes. EN 1463-1:2021 (que reemplaza a EN 1463-1:2009) especifica los requisitos de rendimiento inicial y los métodos de prueba de laboratorio [32, 7, 39, 40, 14, 21]. EN 1463-2:2021 (que reemplaza a EN 1463-2:2000) describe las especificaciones de rendimiento de las pruebas en carretera [7, 40, 41]. Estas normas cubren los ojos de gato retrorreflectantes de colores blanco, amarillo, ámbar, rojo y verde [7, 39, 40, 41, 21]. Clasifican los ojos de gato por tipo (material tipo 1, 2, 3, Tipo A no deformable, Tipo B deformable) y especifican los requisitos fotométricos (coeficiente de intensidad luminosa R) y colorimétricos (coordenadas cromáticas) [7, 39, 40]. La durabilidad es un enfoque clave, con EN 1463-1:2021 vinculando explícitamente a EN 1463-2:2021 para la evaluación de la durabilidad de la retrorreflectividad [7]. Las clases de "Rendimiento No Determinado" (R0, S0) más antiguas se están eliminando gradualmente para garantizar que se cumplan los requisitos de durabilidad y pruebas en carretera, lo que significa que las pruebas en carretera son ahora obligatorias [42, 14].

3.3 Indicadores Clave de Rendimiento

• Retrorreflectividad (Coeficiente de Intensidad Luminosa, RI): Esto mide la eficacia del ojo de gato para reflejar la luz hacia su fuente [32, 34, 14]. ASTM D4280 requiere valores RI específicos [36, 34]. EN 1463-1 define los niveles mínimos de retrorreflexión para diferentes colores, requiriendo típicamente un mínimo de 100 cd/lx/m² en condiciones estandarizadas [32, 14, 21].
• Durabilidad/Vida Útil: Ambas normas enfatizan la longevidad. ASTM D4280 incluye una prueba en carretera de 6 meses para determinar la capacidad de limpieza y la durabilidad [36, 14]. EN 1463-1 exige resistencia a la abrasión, la radiación UV y la degradación química, exigiendo que la superficie reflectante permanezca funcional durante al menos 5 años en condiciones de tráfico normales sin una degradación significativa [32, 14].
• Resistencia a la Compresión: Los marcadores deben soportar cargas significativas sin romperse ni deformarse. ASTM D4280 especifica que no debe haber roturas ni deformaciones significativas (0.13 pulgadas/3.3 mm) bajo una carga de 2727 kg (6000 lb) [35, 34, 38, 14]. Los ojos de gato de cerámica se destacan por su alta resistencia a la compresión (>30 toneladas) [17, 14, 21].
• Resistencia a la Flexión: Para marcadores con suficiente resistencia longitudinal para pavimentos flexibles, ASTM D4280 exige que soporten 909 kg (2000 lb) sin romperse [35, 36, 34, 38, 14].
• Resistencia al Impacto de la Lente: ASTM D4280 especifica que la superficie de la lente no debe mostrar más de dos grietas radiales de más de 6.4 mm (0.25 pulgadas) después del impacto, sin delaminación [35, 34, 14].
• Ciclo de Temperatura: Los marcadores no deben mostrar grietas ni delaminación cuando se someten a pruebas de ciclo de temperatura [35, 34]. Los ojos de gato deben mantener sus capacidades reflectantes en diversas condiciones climáticas, incluida la inmersión en agua y las temperaturas bajo cero [32].
• Resistencia de la Unión Adhesiva: Para marcadores de fondo plano, ASTM D4280 exige una resistencia de la unión adhesiva no inferior a 3.4 MPa (500 psi) [36, 14, 21].

Estos requisitos detallados y cuantificados de retrorreflectividad, durabilidad y propiedades físicas en ASTM D4280 y EN 1463-1/2 no son arbitrarios. Estos valores se derivan de extensas pruebas de laboratorio y observaciones de campo, correlacionándose directamente con las tensiones y demandas que los ojos de gato soportan del tráfico vehicular, la exposición ambiental y las actividades de mantenimiento. Por ejemplo, la resistencia a la compresión especificada garantiza que los ojos de gato puedan soportar el peso de camiones pesados, mientras que los requisitos de durabilidad reflejan la vida útil mínima esperada en condiciones típicas. Esto indica que la adhesión a estas normas internacionales no es simplemente una verificación burocrática de cumplimiento, sino un indicador crítico de la idoneidad de un producto para su uso previsto y su potencial de rendimiento a largo plazo y contribución a la seguridad. Las decisiones de adquisición deben priorizar en gran medida los productos certificados, ya que garantizan implícitamente una base de calidad, resistencia a los modos de falla comunes y una curva de rendimiento predecible.

Además, la definición de "durabilidad" dentro de las normas está evolucionando. EN 1463-1:2021 establece explícitamente que las clases de "Rendimiento No Determinado" (R0, S0) más antiguas se están eliminando gradualmente, siendo ahora obligatorias las pruebas en carretera. Esto significa un cambio de depender únicamente de evaluaciones de laboratorio controladas a una verificación más rigurosa, basada en el campo, de la durabilidad del producto en condiciones reales de tráfico y ambientales. Esta evolución reconoce que las simulaciones de laboratorio, si bien son valiosas para las pruebas iniciales, pueden no capturar completamente la compleja interacción de factores que afectan el rendimiento a largo plazo. Esta tendencia sugiere un creciente reconocimiento por parte de los organismos de normalización de las limitaciones de las evaluaciones de durabilidad puramente teóricas o basadas en laboratorio. El impulso de las pruebas obligatorias en carretera implica un listón más alto para la aceptación del producto y un mayor énfasis en el rendimiento a largo plazo probado de un producto en el uso en el mundo real, lo que afecta directamente los costos de mantenimiento, la frecuencia de reemplazo y la fiabilidad de seguridad sostenida. Para los compradores, esto significa buscar activamente datos de rendimiento del mundo real y resultados de pruebas en carretera, además de las certificaciones, especialmente para productos nuevos o aquellos que se implementarán en entornos únicos.

4. Escenarios de Aplicación y Codificación por Colores

Los ojos de gato reflectantes mejoran la seguridad vial y la navegación mediante el uso de códigos de colores para transmitir información específica [1, 2, 4, 43, 5, 44, 45, 46, 11, 21].

4.1 Estándares Regionales de Codificación por Colores

Diferentes países y regiones tienen regulaciones específicas con respecto al uso y significado de los colores de los ojos de gato reflectantes, con el objetivo de estandarizar la información del tráfico y reducir la confusión del conductor.

4.1.1 Código de Circulación del Reino Unido

En el Reino Unido, los colores de los ojos de gato reflectantes tienen significados claros para ayudar a los conductores, especialmente de noche, en condiciones de humedad o con poca visibilidad:

• Los ojos de gato blancos se utilizan para marcar los carriles de tráfico o el centro de la carretera [4, 44, 40, 47, 48, 49, 23, 50, 11, 51].
• Los ojos de gato rojos marcan el borde izquierdo de la calzada, indicando una zona de peligro que no debe cruzarse [1, 2, 35, 4, 43, 5, 44, 40, 47, 48, 49, 23, 50, 45, 46, 11, 51].
• Los ojos de gato ámbar marcan el borde de la mediana central de una autopista o autovía, a menudo utilizados para advertir de posibles peligros más adelante [1, 4, 40, 47, 48, 49, 23, 50, 46, 11, 51].
• Los ojos de gato verdes se utilizan para marcar los apartaderos y las entradas y salidas de los ramales, indicando una línea de borde que se puede cruzar [4, 40, 47, 48, 49, 23, 50, 46, 11, 51].
• Los ojos de gato verdes/amarillos indican ajustes temporales en la disposición de los carriles, por ejemplo, en zonas de obras viales [40, 50, 21, 51].

4.1.2 MUTCD de EE. UU.

El Manual de Dispositivos Uniformes de Control de Tráfico (MUTCD) de EE. UU. especifica los colores y aplicaciones de los ojos de gato reflectantes:

• El blanco se utiliza para las marcas de carril o el borde derecho del pavimento [44, 52, 40].
• El amarillo se utiliza para separar los flujos de tráfico opuestos, o para marcar el borde izquierdo del pavimento en carreteras de un solo sentido [44, 52, 40, 53].
• El rojo indica áreas cerradas al tráfico, o advertencias de "No Entrar"/"Sentido Contrario" (a menudo en combinación con blanco o amarillo) [52, 40].
• El azul se utiliza para marcar la ubicación de los hidrantes contra incendios en la carretera (típicamente desplazados de la calzada) [5, 44, 52, 40, 54].
• El verde se utiliza para indicar el acceso de vehículos de emergencia a comunidades cerradas [5, 52, 40, 54].
• El naranja se utiliza para carriles temporales durante obras viales [40].

4.1.3 EN 1463 Europea y Convención de Viena sobre Señales y Marcas Viales

La Convención de Viena sobre Señales y Marcas Viales permite el uso de marcas de pavimento blancas o amarillas [55]. La norma EN 1463-1 cubre los ojos de gato retrorreflectantes en blanco, amarillo, ámbar, rojo y verde [7, 39, 40, 41, 21]. Las convenciones europeas comunes se alinean con los siguientes colores: blanco para líneas de carril, amarillo para líneas centrales (especialmente en carreteras nacionales), rojo para carriles de autobús y zonas escolares, y verde para carriles para bicicletas [21].

4.1.4 Australia

En Australia, las convenciones europeas para los colores de los ojos de gato reflectantes generalmente prevalecen. Sin embargo, existen algunas aplicaciones específicas:

• Los ojos de gato reflectantes azules se utilizan para indicar la presencia de hidrantes contra incendios, de forma similar a su uso en EE. UU. [52].
• Los ojos de gato reflectantes amarillos tienen funciones adicionales en Victoria: las líneas amarillas discontinuas combinadas con ojos de gato reflectantes amarillos indican las vías del tranvía por las que pueden circular otros vehículos. Por el contrario, una línea continua combinada con ojos de gato reflectantes amarillos dobles indica al conductor que no debe cruzar el carril [52, 40].

4.2 Escenarios de Aplicación Específicos

Los ojos de gato reflectantes se utilizan ampliamente en diversos escenarios viales para mejorar la seguridad:

• Autopistas y Vías Rápidas: Para la delimitación de carriles, advertencias de borde, curvas, rampas y entradas/salidas de túneles en condiciones de tráfico de alta velocidad y baja visibilidad [20, 16].
• Carreteras Urbanas e Intersecciones: Para ayudar a regular el flujo de tráfico, reducir la congestión y para pasos de peatones [20, 5].
• Carreteras Rurales: Para proporcionar guía nocturna [18].
• Estacionamientos y Pasos de Peatones: Para regular el orden y garantizar la seguridad [18].
• Zonas de Construcción: Como marcadores temporales para guiar a los vehículos alrededor de las áreas de construcción [43, 16].
• Carriles de Emergencia/Apartaderos: Los ojos de gato azules se pueden utilizar para marcar carriles de emergencia o áreas de parada seguras [46].

Aunque las normas internacionales como la EN 1463 especifican los colores de los ojos de gato, las regulaciones regionales en el Reino Unido, EE. UU. y Australia tienen interpretaciones y aplicaciones únicas para estos colores. Esto indica que, si bien existe un esfuerzo global hacia la coherencia (por ejemplo, la Convención de Viena), la implementación práctica debe adaptarse a las leyes de tráfico locales, las prácticas históricas y las necesidades específicas de la infraestructura. Esto significa que una "mejor práctica" universal para la codificación de colores no es absoluta, sino un marco que requiere combinar el cumplimiento normativo local con la comprensión contextual.

5. Prácticas de Instalación y Mantenimiento

La eficacia y la vida útil de los ojos de gato reflectantes dependen en gran medida de una instalación correcta y un mantenimiento continuo.

5.1 Directrices de Instalación y Mejores Prácticas

Una instalación correcta es crucial para garantizar el rendimiento y la seguridad a largo plazo de los ojos de gato reflectantes [56]. Una instalación incorrecta puede provocar un desprendimiento o una desalineación prematuros, lo que reduce su eficacia y puede crear riesgos para la seguridad.

• Evaluación y Preparación del Sitio: Antes de la instalación, el área de construcción debe inspeccionarse a fondo para asegurarse de que la superficie de la carretera esté limpia, seca y libre de polvo, aceite o escombros [8, 17, 57, 9, 14, 21]. Debe evitarse la instalación en superficies de carretera irregulares o dañadas, ya que esto reducirá la resistencia de la unión y acortará la vida útil del producto [17, 57, 14, 21].
• Marcado de los Puntos de Instalación: Marque con precisión la ubicación de instalación de cada ojo de gato utilizando una línea de tiza o un telémetro láser [8, 17, 57]. El espaciado depende del tipo de carretera: las líneas centrales de las autopistas suelen estar separadas entre 9 y 15 metros (se recomiendan intervalos de 12 metros para tramos rectos), los divisores de carril o las curvas están separados entre 1 y 2 metros (pueden ser más densos, hasta 1 metro, para curvas cerradas), y los pasos de peatones o intersecciones se ajustan de forma flexible en función de la visibilidad, sin exceder los 1.5 metros [17, 57].
• Perforación (Si es Necesario): Para los tipos de fijación mecánica, como los ojos de gato de aluminio o solares, se deben perforar agujeros de acuerdo con las especificaciones del fabricante [8, 17, 57, 58, 16]. La profundidad de perforación debe ser 5 mm más larga que la longitud del perno para evitar la concentración de tensiones [17]. Después de perforar, limpie los escombros del agujero con una pistola de aire a alta presión [17, 57, 58].
• Aplicación de Adhesivo: Utilice un adhesivo de resina epoxi de dos componentes o un adhesivo de marcado vial específico [8, 17, 57, 58, 9, 16]. Una vez mezclado, debe usarse en 15 minutos [17]. Extienda uniformemente con una llana dentada en los puntos de instalación, con un espesor de 2-3 mm [17]. Los bordes de la capa adhesiva deben extenderse 5 mm más allá de la base del ojo de gato para formar un borde, asegurando que no queden áreas sin cubrir o acumulación de adhesivo [17]. Se deben usar guantes y gafas de seguridad durante la operación [17, 57].
• Colocación del Ojo de Gato: Inmediatamente después de aplicar el adhesivo, alinee el ojo de gato con el punto marcado, aplique aproximadamente 50 N de presión y manténgalo durante 30 segundos para asegurar una unión completa [17, 57, 58, 16]. Para los ojos de gato de fijación mecánica, espere a que el adhesivo se cure parcialmente (1-2 horas a 25°C) antes de apretar los pernos para evitar el desplazamiento [17]. Asegúrese de que la parte superior del ojo de gato sobresalga de 3 a 7 mm por encima de la superficie de la carretera (cerámica: 5-7 mm, plástico: 3-5 mm) [17]. Ajuste el ángulo de la cara reflectante para que mire en la dirección del tráfico que se aproxima para una retrorreflexión óptima [8, 9, 16].
• Tiempo de Curado: El curado inicial suele ser de 1 a 2 horas a 25°C, y el curado completo suele tardar 8 horas (el tiempo de curado se duplica por cada 10°C de disminución de la temperatura) [8, 17, 57, 9]. Durante este período, se deben colocar señales de advertencia o barricadas para prohibir la entrada de vehículos y peatones en el área [17, 57, 9]. Para la construcción en invierno (por debajo de 5°C), se debe utilizar adhesivo de curado rápido a baja temperatura o mantas calefactoras eléctricas para mantener la temperatura de la superficie de la carretera por encima de 15°C para evitar una fijación suelta [17]. Si llueve, se debe instalar un refugio temporal para evitar que el adhesivo se lave [17].

5.2 Tipos de Adhesivos y Consideraciones del Pavimento

La elección del adhesivo es crucial para garantizar una unión fuerte entre el ojo de gato y el pavimento.

• Adhesivo de Resina Epoxi: Una opción fiable, adecuada tanto para pavimentos de asfalto como de hormigón [57, 59, 9, 60, 14].
• Almohadillas Adhesivas de Butilo: Adecuadas para pavimentos de asfalto y hormigón, rápidas y fáciles de instalar, extraíbles e ideales para necesidades temporales [59, 60, 14].
• Betún: También se puede utilizar, pero la resina epoxi suele ser preferible por su resistencia de unión [61, 36].

El tipo de pavimento influye significativamente en la selección del adhesivo y las técnicas de instalación. Los pavimentos de asfalto, caracterizados por una alta flexibilidad y una notable expansión/contracción térmica, requieren adhesivos que resistan el ablandamiento a altas temperaturas y la contracción a bajas temperaturas, o una instalación de incrustación profunda [9, 14]. Los pavimentos de hormigón suelen utilizar almohadillas adhesivas de butilo y epoxis industriales [14].

5.3 Rendimiento a Largo Plazo y Desafíos de Mantenimiento

La estabilidad a largo plazo y el rendimiento reflectante de los ojos de gato requieren un mantenimiento e inspección continuos.

• Limpieza Regular: Elimine el polvo, la suciedad y los escombros de la superficie reflectante para mantener la reflectividad. El polvo puede reducir la eficiencia reflectante en un 70% [8, 56, 57, 31, 62, 16, 26, 29]. Para los ojos de gato solares, la limpieza mensual de los paneles solares puede mejorar la eficiencia de carga en un 15% [31].
• Inspección de Daños: Las inspecciones regulares son cruciales para la detección y el tratamiento oportunos de cualquier daño. Esto incluye la verificación de grietas, decoloración o instalaciones sueltas. El reemplazo rápido de los ojos de gato dañados o faltantes es esencial para evitar posibles riesgos de seguridad [8, 56, 57, 62, 16].
• Ajuste Estacional: En regiones con condiciones climáticas extremas (por ejemplo, invierno), se deben realizar inspecciones adicionales antes y después del invierno [56].
• Verificación de Fijación: Revise trimestralmente si los tornillos o las partes adhesivas están sueltos y refuércelos rápidamente si se encuentran sueltos [8, 16].
• Vida Útil:
